Motor Listrik 3 Fasa Putar Kanan Kiri
















Rangkaian pengendali motor ini, dapat memutar motor kearah kanan dan kiri, menggunakan 2 buah magnetic kontaktor, yang akan di tukar salah satu fasanya, dan menukar NC (normaly close) pada rangkaian kontrol (lihat gambar). pada saat NO (normaly open) S2 ditekan maka K1 bekerja dan motor akan berputar, dan saat NO S3 ditekan maka NC S3 akan memutuskan K1, dan K2 akan bekerja serta motor akan berputarke arah sebaliknya, tekan tombol S1 untuk berhenti/ memutuskan rangkain.
Keterangan gambar : F1,2,3 =MCB 3 fasa
F4 =MCB 1 fasa
F0 =TOR(thermal overload relay)
K1,2 =Magnetic Kontaktor
S1,2,3 =Tombol/ Push Button
M =Motor 3 fasa


One Response to "Motor Listrik 3 Fasa Putar Kanan Kiri"

Kamis, 24 November 2011

pengertian dan contoh rangkaian star delta

Induksi Tiga Fasa

Rangkaian Bintang / Star-Delta (Y-Δ) Motor Induksi Tiga Fasa

Friday, November 12, 2010

Rangkaian Bintang/Star-Delta (Y-Δ) Motor Induksi Tiga Fasa - Secara umum, pengasutan motor induksi dapat dilakukan baik dengan cara menghubungkan rotor secara langsung ke rangkaian pencatu atau dengan menggunakan tegangan yang telah dikurangi ke motor selama periode pangasutan. Pengendalian yang digunakan untuk pengasutan motor pada kedua metode tersebut dapat dioperasikan secara manual atau secara magnetik.

Pengasutan Motor Induksi dengan menghubungkan langsung pada saluran (Direct On Line)

Pengasutan ini digunakan untuk motor-motor berdaya kecil. Pada cara ini motor dapat diasut pada tegangan saluran penuh dengan menggunakan penstart saluran yang dilengkapi dengan relai termis beban lebih. Cara ini dapat menghasilkan kopel start yang lebih besar mengingat kopel motor induksi berbanding lurus dengan kuadrat tegangan yang dikenakan. Kelemahan pengasutan cara ini adalah dapat menghasilkan arus start yang besar, karena itulah hanya digunakan untuk motor-motor yang berdaya kecil.

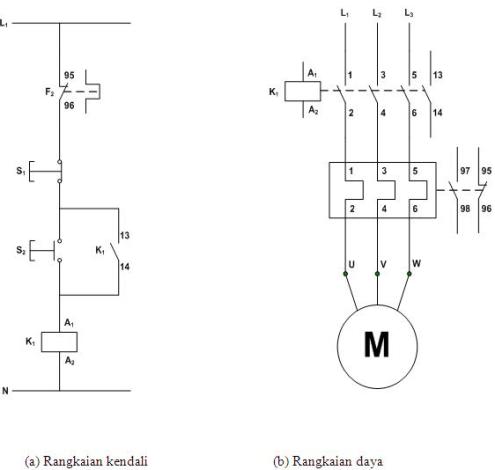

Gambar rangkaian pengasutan langsung pada saluaran atau Direct On Line (DOL)
Rangkaian kendalinya disuplai dari tegangan 220 Volt. Pada saat tombol start S2 ditekan arus mengalir melalui F2 – S1 – S2 – K1. Kontaktor megnetik 1 (K1) bekerja, kontak bantu K1 (NO) menutup dan motor terhubung pada saluran. Untuk selanjutnya, arus akan mengalir melalui F2 – S1 – Kontak bantu K1 – K1.

Pengasutan Motor Induksi dengan menggunakan penstart bintang/Star–delta (Y-Δ)

Pada pengasutan ini selama periode start lilitan motor akan berada dalam hubungan bintang dan setelah selang waktu tertentu akan berpindah ke hubungan lilitan delta. Dengan cara ini kenaikan arus start dapat dibatasi hingga sepertiga kali saja dibandingkan bila motor langsung terhubung delta. Gambar berikut memperlihatkan rangkaian daya dan rangkaian kendali pengasutan star – delta.

Gambar rangkaian start motor star/bintang – delta/segitiga
Rangkaian kendali pengasutan dengan cara ini disuplai oleh tegangan 220 Volt. Cara kerjanya : jika tombol start S2 ditekan, arus mengalir melalui F2 – S1 – S2 – kontak bantu timer T (NC) – kontak bantu K3 – K1. Kontaktor magnetik 1 (K1) bekerja dan motor terhubung dalam lilitan bintang. Saat itu juga kontak bantu K1 (NC) membuka dan kontak bantu K1 (NO) menutup sehingga arus mengalir melalui F2 – S1 – S2 – kontak bantu K1 (NO) – K2. Kontaktor magnetik 2 (K2) bekerja dan motor terhubung pada sumber tegangan. Pada saat yang sama kontak bantu K2 (NO) menutup dan timer T bekerja. Setelah t detik kontak bantu T (NC) membuka sehingga K1 tidak dilewati arus (K1 tidak bekerja), kontak bantu T (NC) menutup, arus mengalir melalu F2 – S1 – kontak K2 (NO) – kontak bantu T (NO) – kontak bantu K1 (NC) – K3. Kontaktor magnetik K3 bekerja, motor terhubung dalam belitan delta. Tombol S1 digunakan untuk melepaskan motor dari sumber tegangan.

Dengan pengasutan cara ini, kenaikan arus start dapat dibatasi hingga sepertiga kali saja dibandingkan bila lilitan motor langsung terhubung delta. Hal ini dapat dibuktikan sebagai berikut:

Hubungan belitan, Tegangan, Arus Star dan Delta
Bila stator dihubung star, maka :
- Tiap belitan mendapatkan tegangan sebesar U/√3
- Sehingga arus yang mengalir ditiap belitan sebesar IY
- Arus yang mengalir ditiap belitan akan sama dengan arus arus fasa IY

Bila stator dihubungkan delta, maka :

- Tiap belitan mendapatkan tegangan sebesar U
- Sehingga arus yang mengalir ditiap belitan sebesar IfΔ
- Arus fasa untuk belitan delta : IΔ = √3 IfΔ

Bila dibandingkan,
